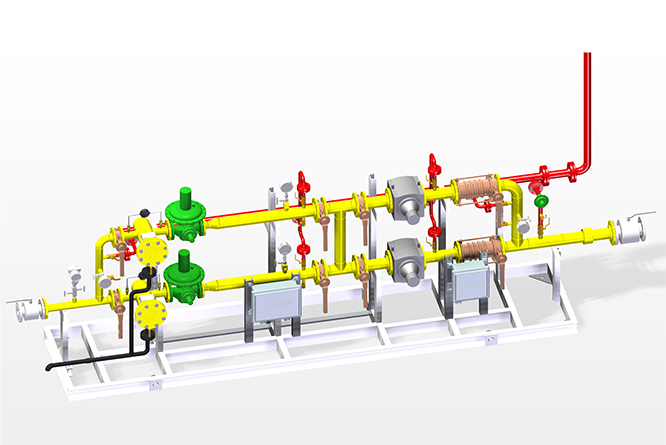

SGR 系列中低压调压柜
SGR 系列中低压调压柜 返回 >

SGR 系列中低压调压柜作为燃气输配管网的调压装置。是将天然气的过滤、调压、计量、安全控制等设备集合一体,具有体积小、安装方便、功能完善、系统协调性好、安全可靠等优点。

广泛用于住宅小区、酒店、宾馆、工厂、学校等单位供气使用。针对工业用气的特点 ( 流量骤变、启闭迅速、不间断供气 ) 而专门设计制作了专用调压柜,调压柜具有在流量范围变化大的工况条件下,反应迅速、出口压力稳定、关闭精度高等特点,能更好地满足工业和民用直燃设备的使用需求。

产品特点

符合 GB27791《城镇燃气调压箱》标准模块化设计;

本产品具有过滤、调压、切断及安全放散功能,可以实现调压箱因工作压力超高的自动保护,确保运行安全;

每支路流量按 100% 设计,双路结构可自动切换,确保不间断供气;

结构合理、整机出厂、占地面积小、安装容易;

功能完善、噪音低、可靠性高;

外形美观、符合环保要求;

调压器及过滤器重量轻、耐腐蚀;

出口压力调整精确;

切断阀动作灵敏、准确、可靠;

超压自动切断 ( 人工复位 );

超压安全放散;

维修方便、可在线检修;

可无人值守、只需定期检查;

功能及参数

适用介质天然气、人工煤气、液化石油气等其它燃气

进口压力 0.02~0.4 MPa 或根据客户要求定制

出口压力 1.5-200kPa( 可调 )

工作温度 -20℃ ~ +60℃

稳压精度等级 AC5

关闭精度等级 SG10

安全措施 超 / 失压切断 + 安全放散

结构形式 A 型 :1+0 结构,单路调压;B 型 :1+1 结构,一路调压、一路手动旁通;C 型 :2+0 结构,两路调压,一用一备;D 型 :2+1 结构,两路调压,一路手动旁通;

防护设备 碳钢喷塑箱体、夹芯彩钢板箱体(内部填充阻燃材料)、不锈钢箱体(推荐使用,耐大气腐蚀能力强)

计量设备 腰轮流量计、涡轮流量计、低压超声、IC 卡控制阀等

计量精度 1.0、1.5 级

净化设备 过滤器,过滤精度可选用 5μm、10μm、20μm、50μm(带计量的建议选用 20μm 及以下的滤芯)

手动阀门 球阀、蝶阀

数据采集根据需要采集现场压力、温度、差压、流量等参数

通讯接口 RS485/RS232 或 MODEM

可选配置 进出口绝缘接头;保温箱体及电伴热;燃气泄漏报警器;防爆灯和防爆开关;箱体顶部安装避雷带和避雷针;
